Qu'est-ce que le papier isolant?
Le papier isolant est un terme général pour le papier isolant électrique. Il est utilisé comme matériau isolant pour divers équipements électriques tels que les câbles et les bobines. En plus d'avoir de bonnes performances d'isolation et de résistance mécanique, chacune a ses propres caractéristiques.
À quoi sert le papier isolant?

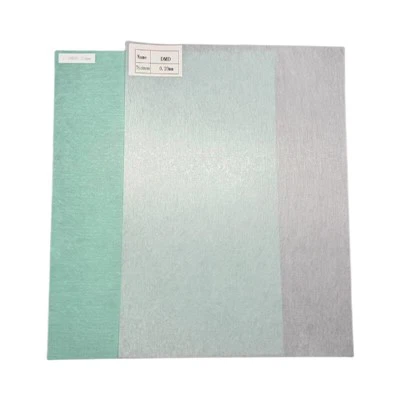

Le papier isolant DMD peut empêcher le contact et le frottement entre le fil émaillé et le stator pendant le processus de production du moteur, ce qui endommagera le fil émaillé! C'est l'un de nos matériaux isolants couramment utilisés. Les matériaux isolants Weshare produisent principalement du papier isolant, notamment du papier isolant DMD, du papier isolant NMN, du papier isolant NHN, du papier à coquille verte, du film pour animaux de compagnie, etc. Il agit également comme agent pour le papier isolant Nomex Dupont aux États-Unis.
Types de matériaux en papier isolant
1. Papier isolant moteur
Le papier isolant moteur est un matériau en papier spécialement utilisé pour la fabrication des moteurs, qui possède des propriétés telles que la résistance à la chaleur, la résistance au feu, la résistance à l'acide et aux alcalins, la résistance à la corrosion et la résistance aux UV. Il peut également être utilisé dans la fabrication d'équipements à haute tension, avec une forte résistance à l'humidité, une résistance à l'huile et une stabilité thermique.
2. Papier isolant en polyester
Le papier isolant en polyester est similaire au papier isolant moteur, mais il peut résister à des températures plus élevées et a une meilleure résistance à l'humidité. Il est principalement utilisé pour fabriquer des dispositifs électriques à haute tension et a une excellente résistance au feu, une résistance à l'usure et une résistance à la corrosion.
3. Papier isolant en polyuréthane
Le papier isolant en polyuréthane est un papier isolant largement utilisé. Il contient des agents de renforcement, des retardateurs de feu et des charges, etc. Il a une excellente résistance au feu et des caractéristiques de température élevée et peut résister à des environnements à haute tension.
4. Papier isolant à haute tension
Le papier isolant à haute tension est un papier isolant à haute tension qui a une résistance à la tension et à la dégradation élevée élevée et peut résister à des tensions plus élevées. Il a une bonne résistance aux chocs, une résistance à l'humidité, une résistance à la température, une résistance à l'impact et une bonne stabilité.
5. Papier isolant de l'aviation
Le papier isolant de l'aviation est une note spéciale de papier, principalement utilisé dans les champs de l'aviation et de l'aérospatiale. Il a une excellente résistance à la corrosion, une résistance au feu, une résistance aux UV, une résistance à l'oxydation et une résistance à l'impact, et peut résister à des environnements à haute température, à haute pression et à basse température.
Six types de papiers d'isolation moteur couramment utilisés dans les moteurs et leurs températures admissibles
Les papiers d'isolation motrice couramment utilisés dans les moteurs sont divisés en six grades: A, E, B, F, H et C en fonction de leur résistance à la chaleur.
1. Isolation de classe A
L'isolation de classe A comprend des matériaux de fibres organiques tels que le fil de coton, la soie, le papier, etc. qui ont été imprégnés et la peinture magnétique sur des fils émaillés ordinaires. Actuellement, il n'est utilisé que dans les transformateurs. La température de fonctionnement maximale admissible de l'isolation de classe A est de 105 degrés.
2. Isolation de classe E
L'isolation de classe E comprend des films en résine de polyester, de la résine époxy, des fibres triacétates, etc., et de la peinture magnétique sur des fils émaillés à haute résistance de polyvinyl acétal. Il est utilisé dans les moteurs AC et CC moyens et petits. La température de fonctionnement maximale admissible de l'isolation de classe E est de 120 degrés.
3. Isolation de classe B
L'isolation de classe B comprend des matériaux et des compositions en matériaux inorganiques tels que le mica, l'amiante et les fibres de verre avec de la peinture organique ou de la résine (traitement résistant à la chaleur) comme adhésifs et de la peinture magnétique sur des fils émaillés en polyester haute résistance. Il est généralement utilisé dans les machines synchrones grandes et moyennes et les moteurs AC et CC moyens et petits. La température de fonctionnement maximale admissible du papier d'isolation composite de classe B est de 130 degrés.
4. Isolation de classe F
L'isolation de classe F comprend une peinture en résine synthétique modifiée avec des composés organiques en silicone pour les matériaux inorganiques tels que le mica, l'amiante et les fibres de verre, ou les matériaux ou leurs combinaisons en alkyde et résines époxy comme adhésifs avec une résistance à la chaleur qui répond aux exigences de ce grade. La température de fonctionnement maximale admissible du papier d'isolation composite de classe F est de 155 degrés.
5. Isolation de classe H
L'isolation de classe H comprend des matériaux organiques en silicone et des matériaux en peinture organique en silicone pour les matériaux inorganiques tels que le mica, l'amiante et les fibres de verre. Il est principalement utilisé dans les situations où il est nécessaire pour minimiser la taille et réduire le poids, tels que les moteurs d'aviation, les moteurs de grue, les moteurs de traction, etc. La température de fonctionnement maximale admissible du papier d'isolation résistant à la température à haute température est à 180 degrés.
6. Isolation de classe C
L'isolation de classe C comprend du mica, du quartz, des fibres de verre, etc. sans liants, amiante, tissus en fibres de verre ou autres produits traités avec des résines organiques et des vernis à imprégnation en polyimide avec des filmes émaillées en polyimide, des films en polyimide à base de polyimide avec des besoins en polyimide, etc. Sa température de fonctionnement maximale admissible est supérieure à 180 degrés.
